Ознайомлення з продуктом
Вимірювання діелектричних втрат є основним методом у випробуваннях ізоляції, який може ефективно виявити вологість ізоляторів на електричному обладнанні, а також локальні дефекти. Він широко використовується в електротехнічному виробництві, монтажі електрообладнання, передачі та профілактичних випробуваннях. Це найпростіший спосіб оцінки ізоляції електричного обладнання шляхом вимірювання діелектричних втрат його трансформаторів, вимірювальних трансформаторів, реакторів, конденсаторів, прохідних прохідних та розрядників.
Параметр продукту
|
Woстан рк |
-15 градус ∽40 градусів |
RH <80% |
|
|
Принцип захисту від перешкод |
Змінна частота |
||
|
Блок живлення |
AC 220V±10% |
Допустимий генератор |
|
|
Вихідна висока напруга |
0.5KV∽10KV (може становити 12kV) |
Кожні 0,1 кВ |
|
|
Точність |
2% |
||
|
Максимальний струм |
200 мА |
||
|
Ємність |
2000 ВА |
||
|
джерело живлення самозбудження |
Змінний струм 0V∽50V/15A |
50 Гц, 60 Гц одночастотний, 45 Гц/55 Гц, 47,5 Гц/52,5 Гц, 55 Гц/65 Гц, 57,5 Гц/62,5 Гц, автоматичне подвійне перетворення частоти |
|
|
дозвіл |
tgδ: 0,001% |
Cx: 0.001pF |
|
|
Точність |
△tgδ:±(зчитування*1.0%+0.040%) |
||
|
△C x :±(зчитування*1.0%+1.00PF) |
|||
|
Тестовий діапазон |
tgδ |
Без обмежень |
|
|
C x |
15 пФ ＜ Cx ＜ 300 нФ |
||
|
10KV |
Cx < 60 нФ |
||
|
5KV |
Cx < 150 нФ |
||
|
1KV |
Cx < 300 нФ |
||
|
Тест CVT |
Cx < 300 нФ |
||
|
LCRтестовий діапазон |
L>20H(2kV) |
R>10 кОм (2 кВ) |
|
|
LCRточність тесту |
1% |
кутова роздільна здатність |
0.01 |
|
CVTдіапазон коефіцієнта повороту |
10∽10000 |
||
|
CVTточність коефіцієнта повороту |
1% |
Роздільна здатність коефіцієнта повороту CVT |
0.01 |
|
sізе(hост)(мм) |
350(L)×270(W)×270(H) |
||
|
sізе(aаксесуар)(мм) |
350(L)×270(W)×160(H) |
||
|
Ємність пам'яті |
200 груп Підтримка зберігання даних на диску U |
||
|
wвісім(hост) |
22,75 кг |
||
|
wвісім(aаксесуар) |
5,25 кг |
||
Модель
|
|
JS-H |
JS-V |
JS-R |
|
Uрежим ST |
√ |
√ |
√ |
|
Gрежим ST |
√ |
√ |
√ |
|
CРежим самозбудження VT |
√ |
√ |
√ |
|
C1/C2 тест одночасно |
|
√ |
√ |
|
Eзовнішня стандартна напруга |
|
√ |
√ |
|
Eзовнішня висока напруга |
|
√ |
√ |
|
CКоефіцієнт повороту VT |
|
√ |
√ |
|
Cтест VT |
√ |
√ |
√ |
|
UТест ST/GST одночасно |
|
√ |
√ |
|
LАвтоматичний тест CR |
|
√ |
√ |
|
Випробування опору ізоляції |
|
|
√ |
|
USB підключення |
|
√ |
√ |
|
Uдискове сховище |
√ |
√ |
√ |
Особливості продукту та застосування
1. Великий РК-дисплей з сенсорним екраном: простий у використанні та не потребує навчання користувача, лише натисніть на екран, щоб завершити весь процес тестування
2. Висока ємність для зберігання: можна зберегти 200 групових даних, результати можна зберегти в хронологічному порядку, історичні записи можна переглядати в будь-який час і їх можна роздрукувати;
3. Керування даними: Дані приладу можна експортувати через U-диск, переглядати та керувати ними на будь-якому ПК.
4. Multiple test modes: It can test by internal high voltage, external high voltage, internal standard, external standard, positive connection method, reverse connection method, self-excitation method, and other methods; High voltage (>10 кВ) діелектричні втрати можуть бути зроблені за умови зовнішньої стандартної зовнішньої високої напруги.
5. Тест CVT: можна перевірити CVT (трансформатор напруги конденсатора) C1/C2 на діелектричні втрати та ємність, можна перевірити C1/C2 одночасно. Можна також перевірити коефіцієнт зміни CVT і різницю кутів напруги;
6. немає необхідності знімати кабель високої напруги для перевірки CVT: можна перевірити втрати діелектрика CVT і ємність без необхідності видаляти кабель HV
7. Вимірювання екрана CVT зворотного підключення C0: можна перевірити значення діелектричних втрат і значення ємності верхнього CVT C0
8. високошвидкісний сигнал вибірки: інвертор і схема вибірки всередині приладу управляються цифровим способом, а вихідна напруга плавно регулюється.
9. Повний автоматичний тест LCR: автоматичне вимірювання індуктивності, ємності, опору, кута.
10. численні функції захисту: такі як коливання вхідної напруги, струм високої напруги, коротке замикання на виході, збій джерела живлення, перенапруга, перевантаження по струму та температура тощо, щоб забезпечити безпеку та надійність приладу. також оснащений функцією виявлення заземлення, щоб переконатися, що незаземлене обладнання не допускає підвищення напруги.
Деталі виробництва
Аксесуар
|
Серійний номер |
Ім'я |
Сума |
|
1 |
Тестер міжчастотних діелектричних втрат |
один |
|
2 |
Високовольтний кабель |
один |
|
3 |

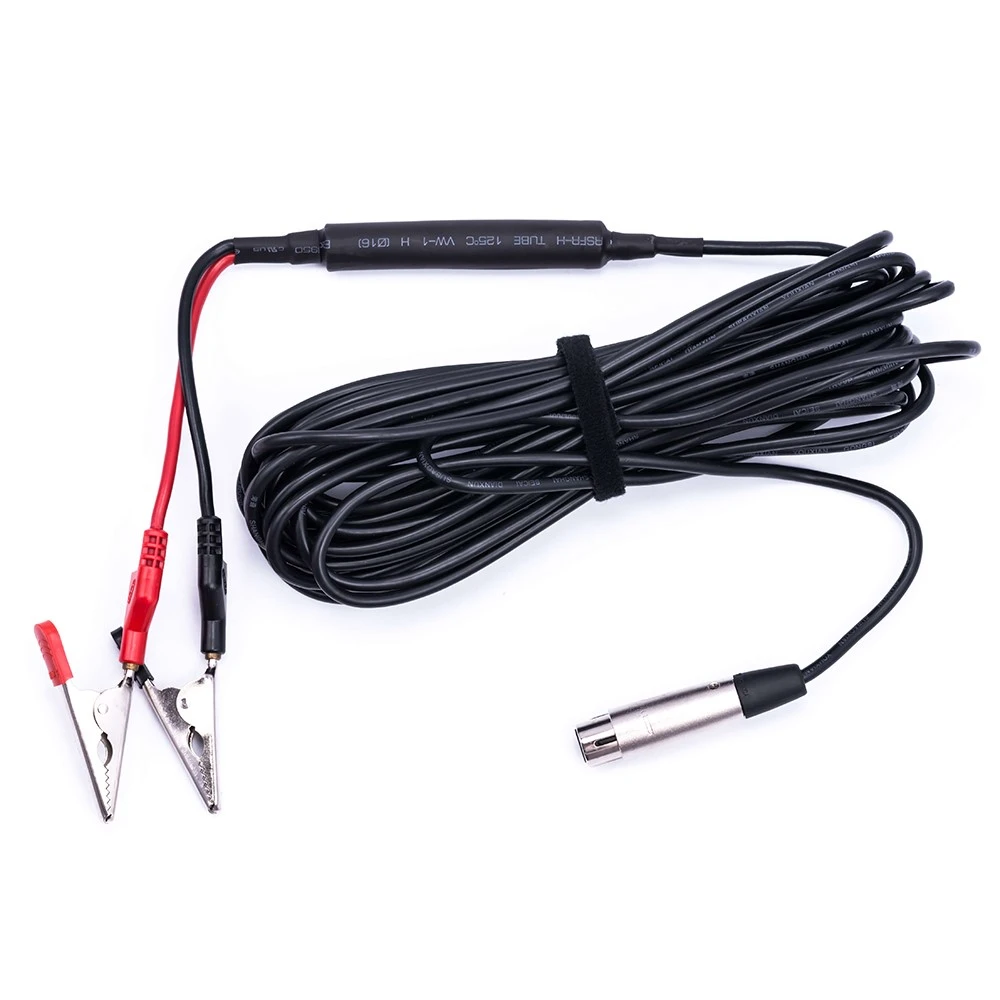

Кабель низької напруги |
два |
|
4 |
Лінія електропередач |
один |
|
5 |
Заземлення |
один |
|
6 |
CVT лінія |
один |
|
7 |
Запобіжник 5A (внутрішній) |
два |
|
8 |
Папір для друку (50 мл) |
один |
|
9 |
Специфікація |
один |
|
10 |
Акт перевірки |
один |
|
11 |
Атестація |
один |
