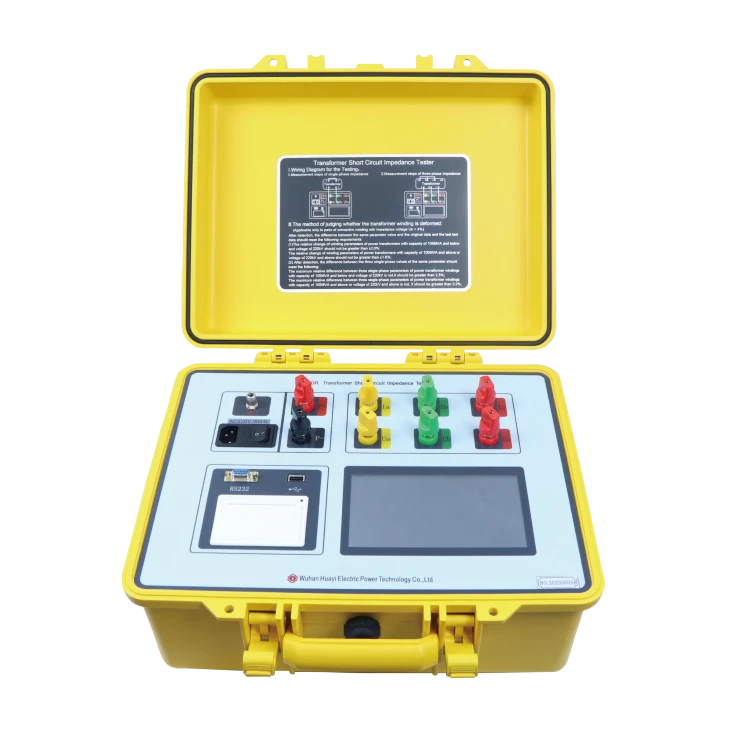

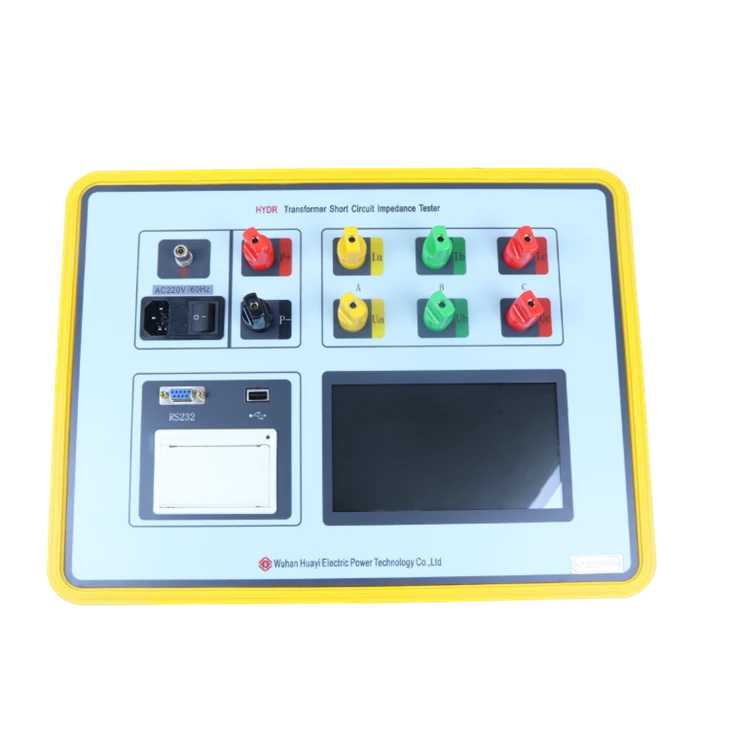

Тестер опору короткого замикання трансформатора HYDR

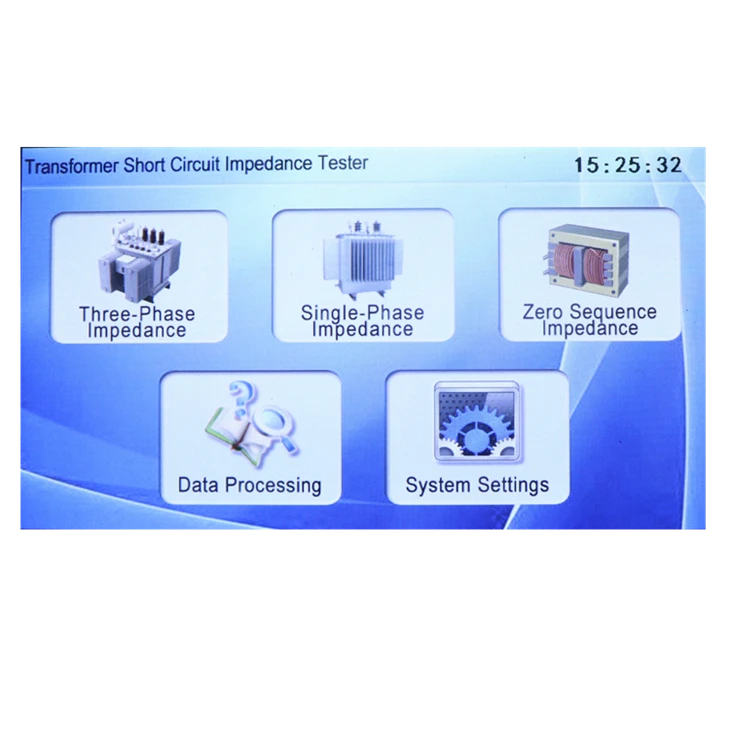

Вимірювач опору короткого замикання трансформатора використовується для вимірювання опору короткого замикання головних трансформаторів рівня 35 кВ і вище на місці та в лабораторних умовах. Тестер має вишуканий дизайн і чудову продуктивність. Для його внутрішнього дизайну було використано найсучаснішу технологію тестування однокристального мікрокомп’ютера та технологію цифрової обробки сигналів, а дані, виміряні ним, точні; тоді як 7--дюймовий сенсорний кольоровий РК-екран був використаний для його зовнішнього дизайну, що відображає меню операцій китайською мовою з більш зручним сенсорним керуванням. Між тим, він оснащений термопринтером і має функцію зберігання, що зручно для друку та зберігання даних. Таким чином, дані, які потрібно експортувати, можна перенести на комп’ютер через USB. Крім того, тестер має невеликий об'єм і зручний у використанні та перенесенні на місці. Однофазні та трифазні випробування можна проводити після введення параметрів у тестер, і відсоткова похибка опору трансформатора буде розрахована автоматично з інтуїтивно зрозумілими результатами тестування. Це інструмент для швидкої перевірки, чи деформована обмотка трансформатора на місці.

1. Діапазон вимірювання напруги: 15 В-500В

2. Діапазон вимірювання струму: 0.5A-50A

3. Точність

Похибка напруги: ＜ 0.2%;

Поточна помилка: ＜ 0.2%;

Power error: ≤ ±0.5%(CosΦ>{{0}}.1); Менше або дорівнює ±1.0%(0.05＜CosΦ＜0.1);

Short circuit impedance error: ≤ ±0.5%(CosΦ>{{0}}.1); Менше або дорівнює ±1.0%(0.05＜CosΦ＜0.1);

4. Діапазон вимірювання опору: 1Ω-200Ω;

5. Робоче джерело живлення: AC220V ± 10%;

6. Частота живлення: 50 Гц ± 5 Гц;

7. Робоча температура: -10-40 градусів;

1. Для тестера використовується блок живлення низької напруги змінного струму 220 В, який подає струм на обмотки AB, BC і CA однофазних і трифазних трансформаторів в ручному і автоматичному режимах. Тестер може виміряти не тільки відсоткову похибку опору короткого замикання трансформатора порівняно з імпедансом, зазначеним на заводській табличці, але й імпеданс трансформатора, реактивний опір та індуктивність, що зручно для користувачів, щоб порівнювати дані з інтуїтивно зрозумілими результатами тестування.

2. Тестер може проводити як однофазні, так і трифазні випробування; Допускається як ручне, так і автоматичне тестування.

3. Трифазний тест може бути завершений автоматично без перевернутих тестових ліній завдяки його одноразовому підключенню;
